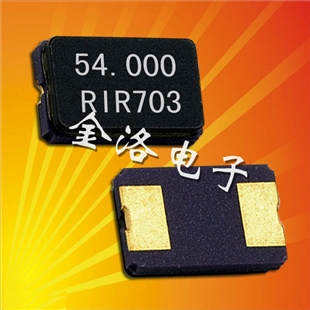

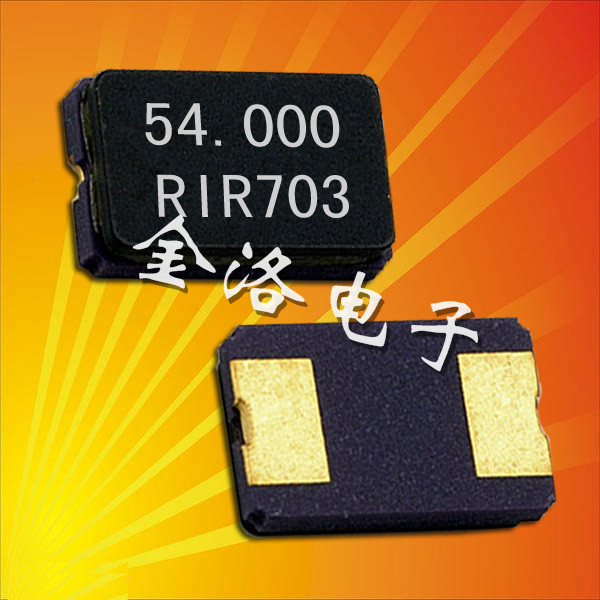

大河晶振,FCX-03晶振,5032晶振,RIVER晶體
參數:頻率范圍8.000MHZ-60.000MHZ
激勵電平: 50μW (Max. 500μW )
負載電容: 8PF,10PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+85℃
精度 +/-15ppm,+/-20ppm,+/-30ppm,+/-50ppm
捆包單位：3000pcs/捆
尺寸：薄型重量輕5.0*3.2*1.5mm
應用：AV設備,多功能車載系統，兒童多用途智能玩具，智能手環，多功能遙控器等產品。
       公司以提高用戶滿意度為目標，不斷推進集團整體業務的發展。讓用戶滿意，就是讓使用裝有本公司產品的手機、數碼相機等電子設備的廣大用戶滿意。我們深知這一點，因而更加努力向目標邁進。由于小型水晶晶振在信息通信中是必不可少的部件，因此上述理念已深深植入于本公司每個員工的心中。
     小型元器件找RIVER”的用戶評價和信賴，是RIVER ELETEC保持行業領先地位的動力， 難度越高，就越發使他人難以企及，這正是領跑者引以為豪的地方，在石英晶振的小型化方面，公司是一直處于領先地位的優秀企業。

      大河晶振,FCX-03晶振,5032晶振,RIVER晶體，出自日本晶振企業大河株式會社在中國西安設立的附屬公司，采用天然無鉛樹脂材料，符合歐盟ROHS的Pb Free規定標準，響應全球環保號召，因此受到國際電子市場的廣泛使用，加上FCX-03晶振的體積只有5.0*3.2*1.5mm大小，能為產品減少許多空間，實現時尚小型化的產品理念。

1. 驅動能力
驅動能力說明諧振晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加無源晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
