亞陶晶振,FW晶振,2016晶振,進口貼片晶振
參數:頻率范圍20.000MHZ-66.000MHZ
激勵電平: 10μW (Max.100μW )
負載電容:8PF
工作溫度: -20℃~+70℃
保存溫度: -40℃~+85℃
精度 ±10ppm,±50ppm
捆包范圍：3000pcs/reel
尺寸：超級小型2.0*1.6*0.45mm
應用：USB電源切換器，LDO穩壓器，微處理器監控電路IC，電池供電設備，主板計算機，網絡設備，熱插入電源供應器等產品。

       亞陶科技成立于西元2000年7月，提供客戶高效能與高穩定度頻率解決方案，在晶振產業中已廣受好評。主要生產表面黏著式 (SMD) 石英晶體系列產品，應用于資訊、通訊、醫療、安控、汽車與消費性電子等產業。
       Pericom的質量方針是為我們的客戶提供世界級的產品的承諾。所有Pericom公司的產品都通過了ISO-14001和ISO 9001認證，并符合RoHS無鉛（Pb）標準。我們的貼片晶振產品也達到了UL94-VO對所有使用的環氧樹脂材料的要求，額定氧指數最低為28％。

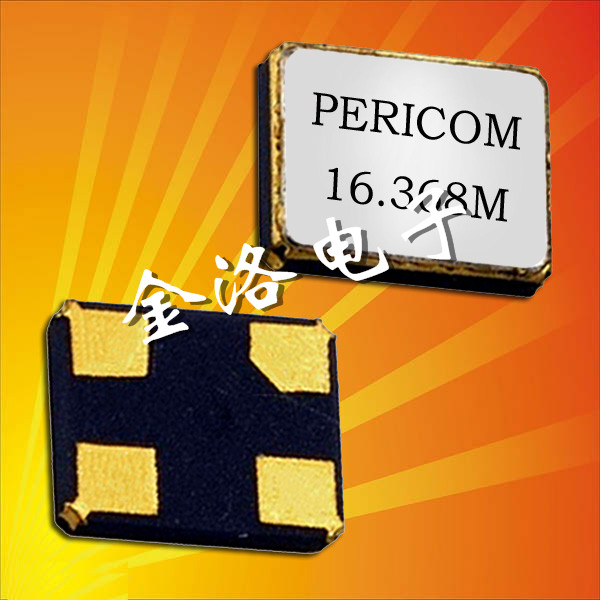

        亞陶晶振,FW晶振,2016晶振,進口貼片晶振，本身體積小重量輕，晶體設計得非常的薄和輕便，為了對應和貼合特別小型的產品，百利通亞陶晶振公司特意推出這款2.0*1.6mm世界級小型四腳貼片式無源石英晶體諧振器，FW晶振的厚度也只有0.45mm，小到不可思議，特別適合用于USB接口，U盤，耳機等一類較小的電子產品。

1. 驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示石英水晶諧振器的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，可能會導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
