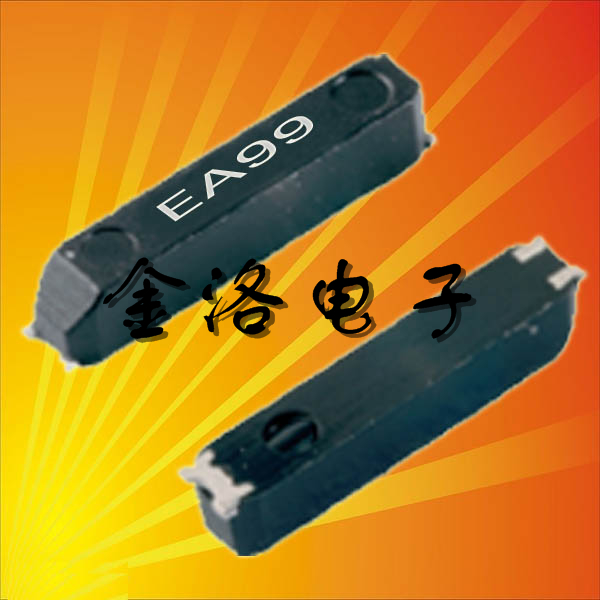

【crystal晶振作用】

 給單片機正常工作提供穩定的時鐘信號。原理：在石英晶振的兩個極板上加一個電場，晶片會產生機械變形，對極板施加機械力使其變形，又會在極板上產生相應的電荷，這叫壓電效應。如果在兩個極板上加上交變的電壓，晶片便會產生機械變形震蕩，同時這種機械震蕩還會產生交變的電場（比較的微小），但是當外加交變的電壓的頻率與晶片固有的頻率（由其形狀和尺寸決定）相等時，機械振動的幅度會加劇，產生交變電場也增大。叫做壓電諧波。即使去掉晶振，電路照樣的能振蕩，并且如果把那兩個電容改成可調電容的話也能得到想要的某個頻率，那還要晶振干什么晶振、陶瓷諧振器路、RC振蕩器以及硅振蕩器是適用于微控制器的四種時鐘源。針對具體應用優化時鐘源設計依賴于以下因素：成本、精度和環境參數。RC振蕩器能夠快速啟動，成本也比較低，但通常在整個溫度和工作電源電壓范圍內精度較差，會在標稱輸出頻率的5%至50%范圍內變化；但相對RC振蕩器而言，基于晶振與陶瓷諧振槽路的振蕩器通常能提供非常高的初始精度和較低的溫度系數。

【crystal晶振基本參數簡介】

1.CL: 指與晶體元件一起決定負載諧振頻率（FL）的有效外接電容，CL是一個測試條件也是一個使用條件，這個值可在用戶具體使用時根據情況作適當調整，來微調FL的實際工作頻率（也即晶體的制造公差可調整）。但它有一個合適值，否則會給振蕩電路帶來惡化，其值通常采用6pF、10pF、15pF 、20pF、30pF、∝等，其中當CL標為∝時表示其應用在串聯諧振型電路中，不要再加負載電容，并且工作頻率就是晶體的（串聯）諧振頻率Fr。用戶應當注意，對于某些晶體（包括不封裝的振子應用），在某一生產規范既定的負載電容下（特別是小負載電容時），±0.5pF的電路實際電容的偏差就能產生±10×10-6的頻率誤差。因此，負載電容是一個非常重要的訂貨規范指標。

2. F0：指晶體元件規范中所指定的頻率，也即用戶在電路設計和元件選購時所希望的理想工作頻率；Fr：指在規定條件下，晶體元件電氣阻抗為電阻性的兩個頻率中較低的一個頻率；FL：指在規定條件下，晶體元件與一負載電容串聯或并聯，其組合阻抗呈現為電阻性時兩個頻率中的一個頻率。

3. Rr：指晶體元件在諧振頻率處的等效電阻


【如何判斷晶振是否起振】

晶振廠家教您幾招:
1.    示波器檢測。這個會用示波器的就應該都知道了…….就不詳說了。（之前也有碰到說示波器檢測不真，但單體晶振測試就起振的。這樣的情況是可能晶振電阻比較大，或者是晶振負載與兩端的電容值不匹配。）

2.    萬用表檢測。可以使用萬用表檢測貼片晶振或石英晶振兩端的電壓是否是芯片工作電壓的一半。如果是一半那就表示起振了。另外用鑷子碰晶振的另一只腳，電壓有明顯變化也表示晶振是起振的。


【晶振電路中兩端的電阻電容的作用】

　
并聯電阻的四大作用：
1、配合IC內部電路組成負反饋、移相，使放大器工作在線性區；
2、限流防止諧振器被過驅；
3、并聯降低諧振阻抗，使諧振器易啟動；
4、電阻取值影響波形的脈寬。
兩端電容的作用：
這個是晶體的匹配電容，只有在外部所接電容為匹配電容的情況下，
振蕩頻率才能保證在標稱頻率附近的誤差范圍內。最好按照所提供的數據來，
如果沒有，一般是30pF左右。太小了不容易起振。在某些情況下，
也可以通過調整這兩個電容的大小來微調振蕩頻率，當然可調范圍一般在10ppm量級。


常見晶振異常】

1.晶振時振時不振------a:晶振負載與兩端電容不匹配造成頻率偏差太大；b:晶振本身有問題，寄生&阻抗值波動大&內部焊點不牢等。
2.晶振裝板上不行，用電熱風催一下或者拆下來重新裝上去又可以了------主要是晶振負載與兩端電容不匹配造成頻率偏差太大。電熱風催實際是相當于改變了線路的雜散電容。
3.晶振負載與晶振兩端的電容的匹配-------CL=(C1*C2)/(C1+C2)+C”
其中CL:晶振的負載電容值； C1 C2：晶振兩端的電容值；C”：線路雜散電容
晶振的匹配電容的主要作用是匹配晶振和振蕩電路，使電路易于啟振并處于合理的激勵態下，對頻率也有一定的“微調”作用。對MCU，正確選擇晶振的匹配電容，關鍵是微調晶體的激勵狀態，避免過激勵或欠激勵，前者使晶體容易老化影響使用壽命并導致振蕩電路EMC特性變劣，而后者則不易啟振，工作亦不穩定，所以正確地選擇晶體匹配電容是很重要的
4.32768HZ晶振出現時間偏差：時間存在偏差主要是頻率有偏差，1PPM的頻率偏差換算成天時間誤差就是0.0864S。那么如果需要時間誤差要做到準確就最好晶振兩端的電容要按正常配比焊接，同時要晶振供應商幫忙通過QWA檢測找最好的0誤差PPM值，按0誤差的標準來指定供貨的頻率范圍。
5,32768HZ晶振的的焊接：1）.碰到有將32768HZ晶振的外殼焊在板上來實現信號屏蔽防干擾。這樣的結果會導致因焊接時間太長將晶振內部的焊點融化，內部結構晶片傾斜碰殼而短路。最好的方法是PCB板上設有兩個針孔使用銅線捆綁晶振。或者使用橡膠粘結劑進行。2).時鐘晶體彎腳時隨意彎曲。最佳的彎曲是用手指捏住圓柱晶體的外殼;用鑷子夾住離晶體基座底部3mm以上的引線處，用鑷子夾住彎曲引線成90°，不要用力拉引線。用力拉引線可能造成引線根部的玻璃子破裂，而產生漏氣導致電氣性能損壞。如果漏氣了晶振也就基本上是不能用了。
6.因?yàn)楹附訒r(shí)有阻焊劑等臟污就選擇使用超聲波清洗PCBA板：經超聲波清洗或超聲波焊接會影響和損壞石英晶體的內部結構甚至晶片破損。
7.晶振起振時間長，開機不振關機再開機就起振，耗電量大成品電池不耐用：這主要是晶振的電阻太大造成的，低電壓下晶振就無法起振了。
